規格摘要

CoaXPress接口：

兩個75歐姆的HD-BNC連接器（也稱為Micro-BNC）各自支持最高12.5 Gbps的CXP速度。為攝像機供電時，每臺HD-BNC通過CoaXPress供電（PoCXP）最高可達17W，根據CoaXPress規范，攝像機可獲得13W。

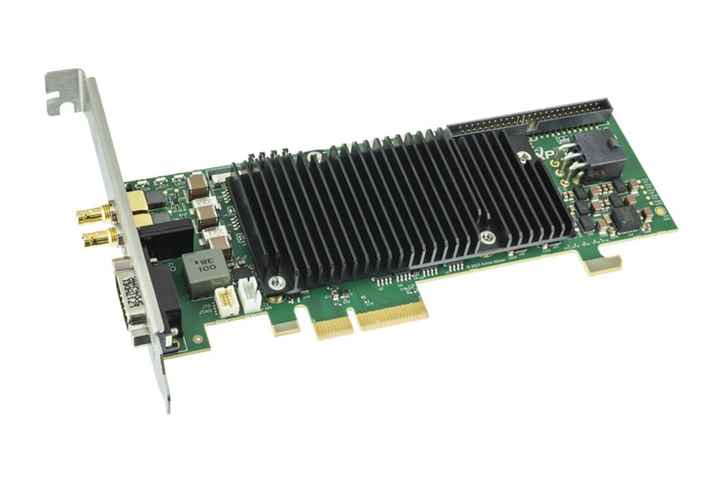

FireBird Dual CXP-12 低調幀抓取器支持同時使用兩個連接連接的一臺攝像機，或兩臺各使用一個連接連接的攝像機。端部支架上的

LED顯示了根據CoaXPress規范的鏈路狀態。

緩沖存儲器：

最多可配備2GB的DDR4內存，用于在CoaXPress接口與PCI Express總線之間進行緩沖。

PCI Express：

PCIe 3.0（Gen3）四通道接口，支持從 FireBird 傳輸?shù)?PC 最高 3.4 Gbytes/sec。

輸入輸出

以下I/O線路用于觸發器、軸編碼器、曝光控制及通用I/O：

4個光隔離輸入。

4個光隔離輸出。

4個TTL輸入，5V容忍。

4個TTL I/O，5V邏輯。

4個RS-422輸入。

4個RS-422輸出。

所有這些I/O信號都通過FireBird板上的50路接口提供。

端面板支架上有一個15路D型連接器，允許訪問上述I/O的部分：

2個光隔離輸入。

3個TTL I/O，5V邏輯。

2個RS-422輸入。

1個RS-422輸出。。

電源輸入：

提供一個6路PCI Express Graphics（PEG）連接器，用于連接PC電源的6路PEG接口。這只有PoCXP才需要。

兼容性

PCI Express 接口：

PCIe 3.0（Gen3）四通道接口，最大有效載荷大小為512字節。

FireBird Dual CXP-12 低調幀采集器支持短地址包（32位）和長地址包（64位）。它還為圖像數據生成寫入，因此傳輸速率最高可達3.4 Gbytes/sec，具體取決于主機性能。

CoaXPress：

FireBird Dual CXP-12 符合 CoaXPress 規范的 v2.1。

標準：

歐盟

CE標志符合EMC EN 55022：2010（A類）和EN 55024：2010，符合歐盟指令2014/30/EU。

RoHS符合RoHS3指令2015/863/EU標準。

美國

EMC FCC A類。

該印刷電路板由UL認證制造商制造，防燃等級為94V-0。

物理和環境細節

尺寸：

印刷電路板：168mm x 69mm。

整體：181mm x 69mm。

重量：

158克

功耗（典型）：

+3.3V：TBA mA

+12V：TBA mA

+12V PEG 連接器：PoCXP 最高可達 17W

儲存溫度：

-15oC到+85oC。

工作溫度：

0oC到+60oC。

相對濕度：

10%到90%非冷凝（運行和儲存）。
